Vet Energy является одним из известных производителей и поставщиков испытательных стендов для водородных топливных элементов в Китае. Наша фабрика специализируется на производстве испытательных стендов для водородных топливных элементов. Мы придерживаемся принципа ориентации на качество и приоритета клиента, мы искренне приветствуем ваши письма, звонки и расследования для делового сотрудничества.
За годы, прошедшие международную систему управления качеством ISO 9001: 2015, мы собрали группу опытных и инновационных отраслевых талантов и команд НИОКР, а также имеем богатый практический опыт в области проектирования продуктов и инженерных приложений. мы можем настроить топливный элемент в соответствии с требованиями каждого нашего клиента.
Мы от всего сердца предоставим вам профессиональный, отличный сервис и высококачественную продукцию с ценовыми преимуществами.

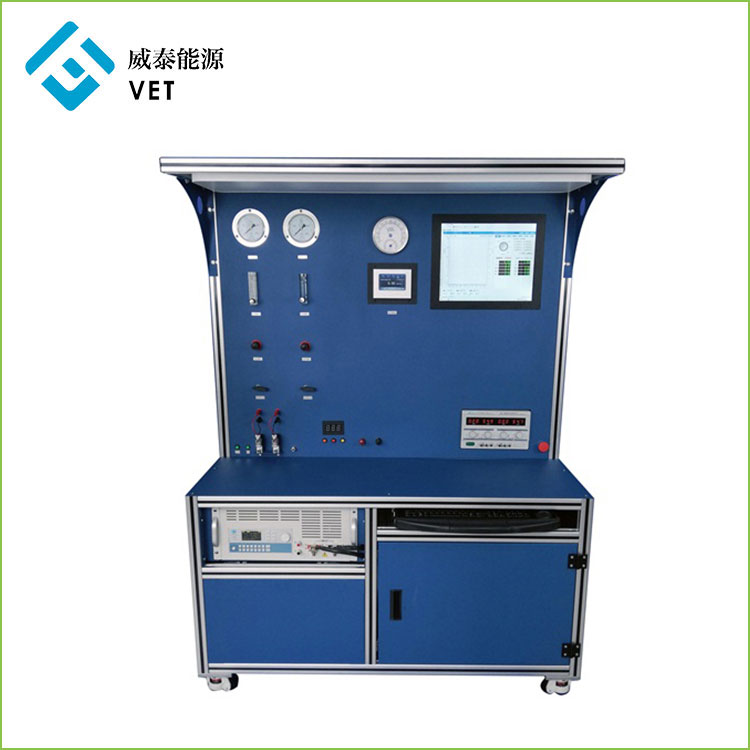

Стенд для испытаний водородных топливных элементов
1. Введение продукта
Этот стенд для испытаний водородных топливных элементов независимо разработан и изготовлен нашей компанией. Он используется для проверки постоянного напряжения, постоянного тока, мощности, производительности и срока службы водородного топливного элемента.
Испытательный стенд применяется к оборудованию, которое автоматически проверяет рабочее состояние и показатели производительности водородного топливного элемента пользователя. Оборудование состоит из мобильного испытательного стенда и вспомогательных соединительных кабелей, а также оснащено вытяжным устройством для измерения времени подачи водорода, программируемой электронной нагрузкой постоянного тока, двойным источником питания постоянного тока, расходомером водорода и другим оборудованием.
Оборудование требует профессионалов, чтобы перевести его в рабочее положение и зафиксировать, подключить кабель к тестируемому устройству, проверить электропитание и источник газа, запустить программное обеспечение в соответствии с инструкциями, отображаемыми компьютером. Система может автоматически устанавливать условия тестирования, получать результаты тестирования, а выходные результаты тестирования могут отображаться на мониторе компьютера и при необходимости сохраняться на компьютере или на USB-накопителе.
2. Параметр продукта
Параметры испытательного стенда топливных элементов |
|
Часть газоснабжения |
Может быть размещен с 16 баллонами на 15 МПа и баллонами на 40 л. |
Точность проверки датчика давления, датчика температуры и влажности и расходомера лучше ±0,5%. |
|
Принять двухступенчатое устройство снижения давления, давление каждой ступени можно регулировать, что обеспечивает его точность и надежность. |
|
Расходомер установлен в секции среднего давления, что удобно для проверки мгновенного и суммарного расхода. |
|
Электромагнитный клапан на входе и выходе, с автоматическими и ручными клапанами, включая внешние трубопроводы и заглушки. |
|
часть источника питания постоянного тока |
Может обеспечивать двухконтурное питание постоянного тока, одиночное регулируемое напряжение 0-60 В, диапазон тока 0-5 А |
Нагружает часть
|
Нагрузочная часть представляет собой программируемую электронную нагрузку, хост-компьютер и промышленный дисплей. |
Максимальная мощность: 3000 Вт, максимальный ток: 500 А, максимальное напряжение: 500 В |
|
Поддержка синхронной нагрузки 16 нагрузок для удовлетворения потребностей тестирования многоканального выходного источника питания |
|
Поддержка синхронного параллельного подключения 16 нагрузок для удовлетворения потребностей в расширении мощности источника питания с одним выходом. |
|
Синхронная выборка 500 кГц, 10 Гц, 100 мкА, выход со стабильным разрешением 0,1 мВ. |
|
Измерение пульсаций напряжения/тока (VPP/IPP), пикового значения (VP+/IP+) и минимального значения (VP-/IP-). |
|
четыре основных режима работы: постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление. |
|
Поддержка реальной функции имитации светодиодов |
|
Поддержка измерения эффекта нагрузки |
|
Поддержка измерения времени (хронометраж) |
|
Поддержка теста защиты от перенапряжения (OVP) |
|
Поддержка функции имитации короткого замыкания. |
|
Поддержка внутреннего сопротивления батареи и проверка батареи. |
|
Поддержка функций фон и вофф |
|
Поддержка теста защиты от перенапряжения (OVP) |
|
Поддержка измерения эффекта нагрузки |
|
Поддержка текущего выхода мониторинга формы сигнала. |
3. Характеристика продукта и применение
Особенности продукта:
Полностью интегрированный и компактный
Точный контроль расхода газа
Точный контроль температуры и влажности
Точная электронная нагрузка для топливного элемента
Несколько функций безопасности
Программное обеспечение имеет полные функции.
Приложения:
Подходит для одиночной ячейки PEMFC.
4. Подробная информация о продукте
Знакомство с компонентами системы
количество |
имя |
1 |
Датчик давления водорода |
2 |
Манометр давления воздуха |
3 |
Гигротермограф |
4 |
Расходомер водорода |
5 |
Экран монитора |
6 |
Налобный фонарь |
7 |
Водородный расходомер |
8 |
Воздушно-роторный расходомер |
9 |
Клапан регулирования давления водорода |
10 |
Регулятор давления воздуха |
11 |
Водородный переключатель |
12 |
Воздушный переключатель |
13 |
Выключатель освещения |
14 |
Переключатель электромагнитного клапана |
15 |
Электромагнитный клапан (слева впускной, справа выпускной) |
16 |
Отображение времени выхлопа (регулируемое) |
17 |
Регулируемый источник питания постоянного тока |
18 |
Кнопка "Закрыть" |
19 |
Загрузить отрицательный вход |
20 |
Загрузить положительный вход |
21 |
Программируемая электронная нагрузка постоянного тока |
22 |
мышь |
23 |
Клавиатура |
24 |
Хост-компьютер |
25 |
Рулевое колесо |
Часть подачи газообразного водорода:
1-манометр водорода: показывает давление водорода
4-Расходомер водорода: используется для отображения мгновенного расхода водорода, совокупного расхода
7-роторный расходомер водорода: отрегулируйте поток водорода, увеличьте против часовой стрелки и уменьшите по часовой стрелке, регулируемый расход от 0 до 10 л/мин.
9-клапан регулирования давления водорода: отрегулируйте давление водорода, уменьшите против часовой стрелки, увеличьте по часовой стрелке, регулируемое давление 0-0,4 МПа.
11- Переключатель водорода: используется для открытия и закрытия выхода водорода.
14-Переключатель электромагнитного клапана: управляющий электромагнитный клапан включен.
15-Соленоидный клапан: используется для управления выхлопом водородного интервала, слева - впускной клапан, справа - выпускной клапан.
16-Отображение времени выхлопа (регулируемое): управление электромагнитным клапаном, открытым и закрытым в интервальном временном цикле, три клавиши: выбор режима, клавиша, клавиша вычитания.
Часть подачи воздуха:
2-манометр воздуха: отображение давления воздуха
8-роторный расходомер: отрегулируйте расход воздуха, увеличьте против часовой стрелки и уменьшите по часовой стрелке, регулируемый расход от 0 до 10 л/мин.
10-Регулятор давления воздуха: отрегулируйте давление воздуха, уменьшите против часовой стрелки, увеличьте по часовой стрелке, регулируемое давление 0-0,4 МПа.
12-Воздушный переключатель: открыть и закрыть выход воздуха
Загрузочная часть это:
5-экран дисплея
Входной порт на 19 и 20 нагрузок
21-DC электронная нагрузка
24-компьютерный хост
Электронной нагрузкой можно управлять с помощью панели или ПК.
Блок питания это:
17- Регулируемый регулируемый источник питания постоянного тока
